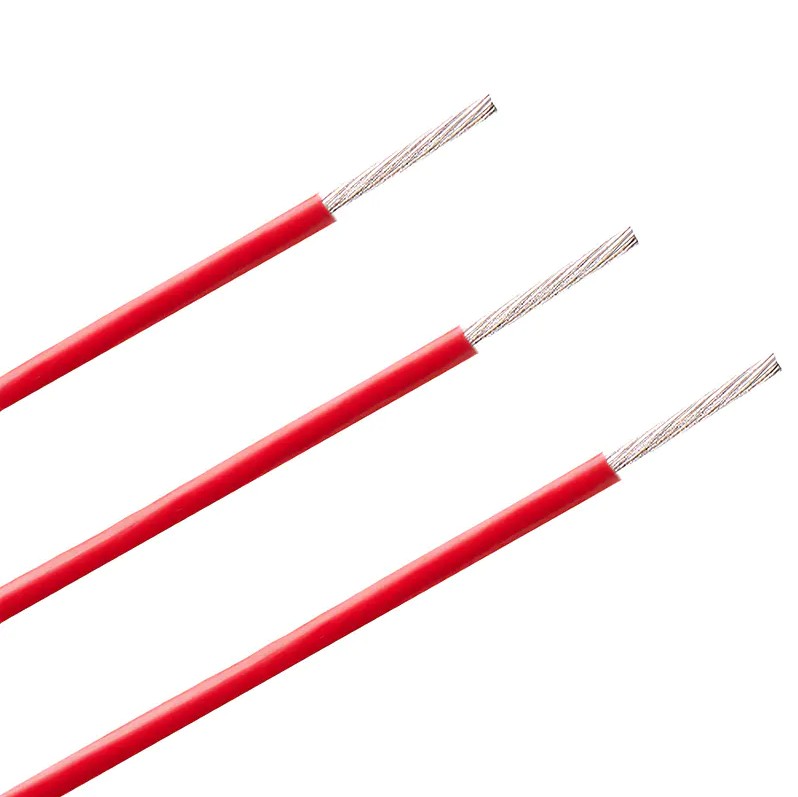

Teflon Tel Nedir? Floroplastik Kablo Seçim Kılavuzu

Sıcaklık aralıkları olan zorlu ortamlarda -65°C ila 260°C , Teflon Tel (floroplastik yalıtımlı tel), olağanüstü kimyasal inertliği ve dielektrik performansı sayesinde havacılık, yeni enerji araçları, tıbbi ekipman ve yarı iletken üretimi için temel destek malzemesi haline geldi. PVC veya XLPE yalıtımlı kablolarla karşılaştırıldığında Teflon yalıtım, daha ince duvar kalınlıklarında daha yüksek voltaj değerlerine ulaşarak ekipmanın sınırlı alanda hem yüksek güvenilirlik hem de hafiflik avantajları elde etmesini sağlar.

Teflon Telin Üç Çekirdekli Malzeme Sistemleri

Teflon tek bir malzeme değildir ancak üç floroplastiği kapsar: PTFE, FEP ve PFA. Her biri sıcaklık derecesi, işleme yöntemi ve mekanik özellikler açısından farklılık gösterir ve yanlış seçim, ekipmanın ömrünü ve güvenliğini doğrudan etkiler.

PTFE (Politetrafloroetilen) Tel

PTFE, sürekli çalışma sıcaklığıyla floroplastikler arasında en üstün sıcaklık performansını sunar. 260°C . Son derece yüksek erime viskozitesi nedeniyle geleneksel ekstrüzyonla işlenemez ve bunun yerine bant sarma ve sinterleme . Bu işlem, PTFE Tel'a son derece düşük soğuk akış deformasyonu ve sıfıra yakın nem emilimi sağlar; bu da onu uzun süre yüksek sıcaklıkta buhara veya kimyasal ortama maruz kalan sabit kablolama senaryoları için ideal kılar.

FEP (Florlu Etilen Propilen) Teli

FEP, sürekli çalışma sıcaklığı ile eriyik ekstrüzyon yoluyla işlenebilir. 200°C . PTFE ile karşılaştırılabilir kimyasal stabiliteyi korurken, daha yüksek dielektrik mukavemeti ve daha iyi maliyet etkinliği sunarak sensör kabloları, kontrol sinyal hatları ve uzun mesafeli endüstriyel kablolama için en yaygın kullanılan Teflon Tel tipi haline gelir.

PFA (Perfloroalkoksi) Teli

PFA şunları birleştirir: 260°C sıcaklık dayanımı PTFE'nin FEP'in ekstrüzyon işlenebilirliği ile birlikte kullanılması üstün mekanik dayanıklılık ve yüksek sıcaklıklarda daha uzun esnek ömür. Bu özellik onu yarı iletken üretim ekipmanlarındaki hareketli parçaların kablolanması için tercih edilen seçenek haline getiriyor.

İletken Kaplama Teknolojisi Yüksek Sıcaklık Güvenilirliğini Belirler

Teflon yalıtım malzemeleri yüksek sıcaklıkta işlem gerektirir; bu sırada çıplak bakır iletkenler oksidasyona karşı oldukça hassastır, bu da iletkenliğin bozulmasına ve hatta temas arızasına yol açar. Bu nedenle iletken kaplama seçimi doğrudan yalıtım malzemesi türüyle bağlantılıdır ve Teflon Telin uzun süreli istikrarlı çalışmasını sağlamada kritik bir faktördür.

• Gümüş Kaplama Bakır (SPC): İletkenliği önemli ölçüde artırır ve aşağıdaki oksidasyonu etkili bir şekilde önler 200°C ; yüksek frekanslı FEP kabloları için standart konfigürasyon.
• Nikel Kaplama Bakır (NPC): Nikel katmanı sağlam bir termal bariyer oluşturur ve PFA ve PTFE Teli için gerekli seçimdir. 260°C .
• Kalay Kaplı Bakır: Aşağıdaki sürekli çalışmada FEP Teli için uygun maliyetli bir çözüm 150°C .

İletken büküm işlemleri, kimyasal ortamın veya nemin iletken çekirdeği boyunca nüfuz etmesini önlerken maksimum esneklik sağlamak için ASTM ve UL standartlarını sıkı bir şekilde takip etmelidir.

Teflon Telin Dört Kritik Sektördeki Uygulama Değeri

Teflon Tel genel amaçlı bir kablo değil, aşırı koşullar için özel bir çözümdür. Aşağıdaki dört sektör buna en fazla bağımlıdır ve en katı performans gerekliliklerini uygular.

Yeni Enerji Araçları ve Akü Sistemleri

Elektrikli araçlarda akü yönetim sistemi (BMS) ve motor bölmesi iç ortamları sıklıkla 150°C Yağ, fren hidroliği ve elektrolit gibi aşındırıcı ortamlara maruz kaldığınızda. Teflon Wire'ın yağ direnci, yakıt direnci ve geniş sıcaklık aralığı, onun araç tasarım ömrü gereksinimlerini karşılamasını sağlar. 20 yıldan fazla .

Tıbbi ve Laboratuvar Ekipmanları

Teflon malzeme biyolojik olarak uyumludur ve tekrarlanan otoklav sterilizasyon döngülerine dayanabilir. Cerrahi aletlerin, teşhis ekipmanlarının ve laboratuvar analizörlerinin dahili kablolamasında Teflon Wire, birden fazla sterilizasyondan sonra yalıtım bütünlüğünü koruyarak ekipmanın aksama süresini veya yalıtım arızasından kaynaklanan güvenlik tehlikelerini önler.

Havacılık ve Yüksek Frekanslı İletişim

Havacılık ekipmanları ağırlığa son derece duyarlıdır. Teflon'un ultra yüksek dielektrik mukavemeti yalıtım kalınlığının 1/3 ila 1/2 geleneksel malzemelerinkiyle eşdeğer voltaj değerlerinde kablo demeti ağırlığını önemli ölçüde azaltır. Bu arada, düşük dielektrik sabiti ve düşük kayıp faktörü, onu radyo frekansı (RF) iletişim kabloları için ideal bir yalıtım malzemesi haline getirir.

Yarı İletken Üretim Ekipmanları

Yarı iletken plaka işleme ekipmanındaki robotik kolların, ısıtma platformlarının ve vakum odalarının dahili kablolaması, aşağıdaki sıcaklıklarda milyonlarca esnek döngü elde etmek için kablolar gerektirir. 200°C ve 260°C . PFA Teli, yüksek sıcaklıktaki dayanıklılığı ve aşınma direnciyle bu alanda hareketli kablolama için standart konfigürasyon haline geldi.

Projeniz için Doğru Teflon Teli Nasıl Seçersiniz?

Teflon Tel seçimi dört boyutta kapsamlı bir değerlendirme gerektirir: sıcaklık, kimyasal ortam, mekanik hareket frekansı ve elektriksel performans. Aşağıdaki karar çerçevesi mühendislerin seçeneklerini hızlı bir şekilde daraltmasına yardımcı olur:

1. Sık sık esnemeyle çalışma sıcaklığı ≤ 200°C ise öncelik verin FEP Wire ;
2. Statik veya düşük frekanslı hareketli kablolamayla çalışma sıcaklığı ≤ 260°C ise, PTFE Wire ;
3. Yüksek frekanslı hareketli parçalarda çalışma sıcaklığı ≤ 260°C ise, PFA Wire ;
4. Kabloların uzun süre kimyasal sıvılara batırılması gerekiyorsa, PTFE bantla sarılmış yapıları hariç tutun ve FEP veya PFA ekstrüzyonlu tiplere öncelik verin.

Ayrıca tüm Teflon Teller, nominal sıcaklık aralıklarında son derece düşük gaz çıkış oranları sergiler; malzeme ayrışması ve eser gaz salınımı yalnızca sıcaklıklar aşıldığında meydana gelir 400°C . Bu nedenle normal çalışma koşullarında Teflon Wire'ın uçucu kirlenmeye ilişkin herhangi bir endişesi yoktur.

Depolama ve Uzun Süreli Güvenilirlik Teflon Tel

Teflon malzemenin kendisi UV'ye maruz kaldığında oksitlenmez, kırılgan hale gelmez veya bozulmaz; belirsiz depolama ömrü standart depo koşulları altında. Ölçülen veriler, uygun şekilde saklanan Teflon Telin, kullanımdan sonra tam elektriksel ve mekanik performansı koruduğunu göstermektedir. 30 ila 50 yıl . Bu özellik, özellikle havacılık ve nükleer enerji gibi uzun bakım döngülerine sahip endüstriler için yedek parça stok devir baskısını önemli ölçüde azaltır.
